AXILINEEquipos Balanset-1A: conjunto, versión OEM y cómo realizar el pedido
El Balanset-1A permite a su equipo medir la vibración y equilibrar rotores en la propia máquina, en uno o dos planos de corrección. Elija el conjunto portátil con maletín para trabajar en distintas máquinas o la versión OEM sin maletín para integrarla en un puesto de medición. AXILINE le ayuda a elegir la versión y preparar la primera utilización. Se necesita un ordenador Windows, adquirido por separado.
Balanset-1A
En stockEquilibrador portátil y analizador de vibraciones profesional para equilibrado dinámico in situ.
- Análisis de vibraciones de 2 canales
- Equipo portátil (4 kg)
- Equilibrado universal in situ
- Interfaz intuitiva
Precio: 1.975 € + IVA
Comprar en eBay
Balanset-1A OEM
En stockBalanset-1A OEM (sin estuche) para integración en sistemas existentes con funcionalidad completa.
- Sin estuche
- Para integración en sistemas existentes
- Funcionalidad completa
Precio: 1.735 € + IVA

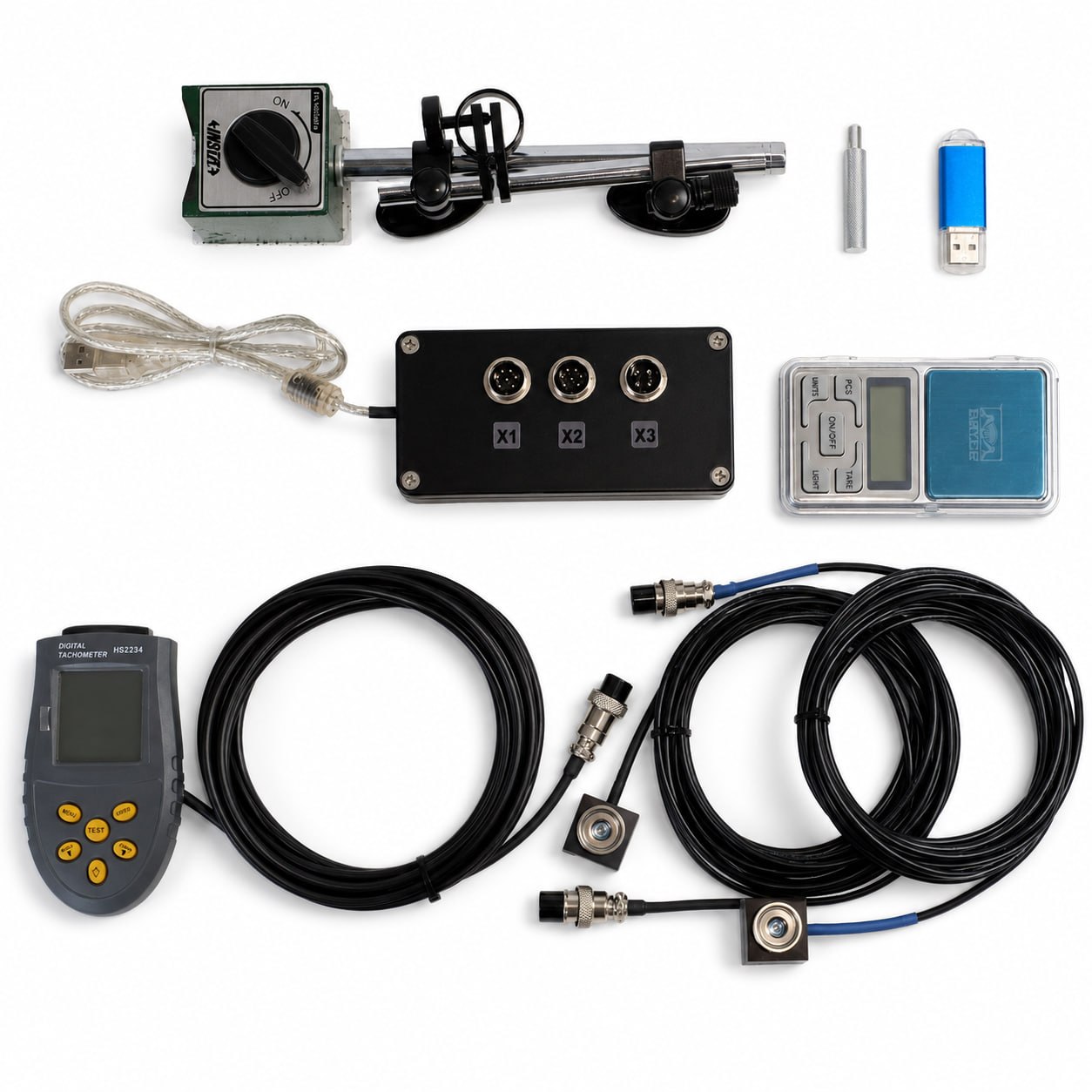

Pedir Balanset-1A OEMBalanset-1A — Conjunto completo
- Unidad de medición de 2 canales
- 2 sensores de vibración, con cable de 4 m; opción de cable de 10 m
- Tacómetro láser, distancia de medición de 50–500 mm, con cable de 4 m
- Cinta reflectante autoadhesiva
- Soporte magnético para sensor
- Balanza electrónica
- Software en dispositivo USB
- Maletín de transporte

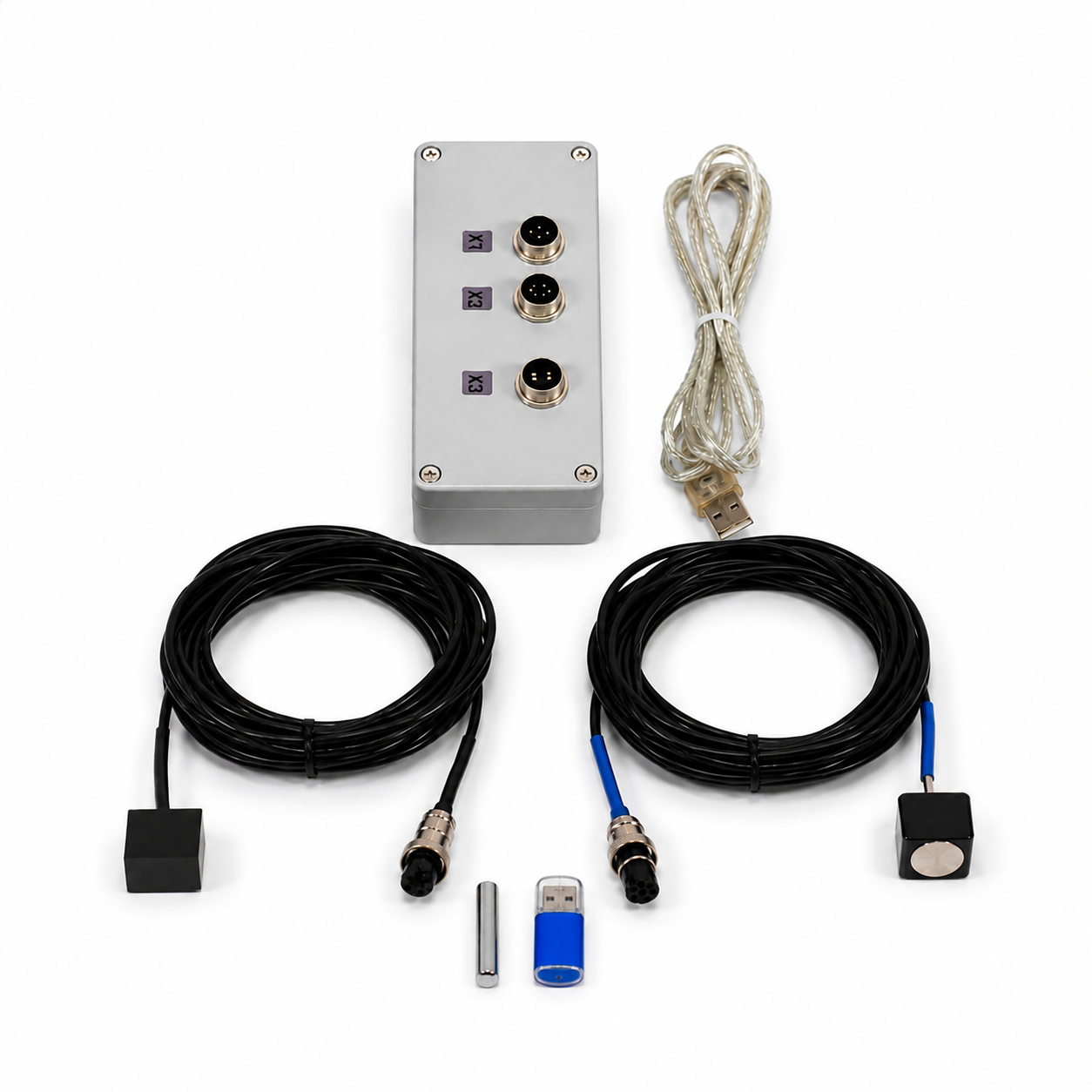

Kit OEM
Esta versión se suministra sin maletín de transporte, balanza electrónica y soporte magnético, siendo una solución más económica para integración en puestos de medición o equipos existentes.
- Unidad de medición
- 2 sensores de vibración, con cable de 4 m
- Tacómetro láser, con cable de 4 m
- Cinta reflectante autoadhesiva
- Software en dispositivo USB
Información de venta
- Vendedor
- AXILINE — Svitlana Gudyk · NIF / VAT PT265623375 · Rua das Colectividades 76 R/C ET, 4430-625 Vila Nova de Gaia, Portugal
- Precio
- Los importes son por unidad. El IVA al tipo portugués del 23 % se indica aparte. A empresas de otro Estado miembro de la UE con número de IVA válido puede aplicarse la inversión del sujeto pasivo; el tipo aplicado consta en la factura.
- Disponibilidad
- Los equipos están en stock.
- Pago
- Mediante factura. Las condiciones de pago quedan fijadas en la factura.
- Gastos de envío
- Los gastos de envío dependen del destino y del peso y se indican en la factura o en la oferta, antes de cualquier pago. Aparte del precio indicado no se cobra ningún otro importe.
- Desistimiento
- El consumidor dispone, por regla general, de 14 días seguidos para desistir del contrato a distancia, conforme al Decreto-Ley portugués n.º 24/2014, sin indicar motivo.
- Garantía legal
- Para bienes muebles de consumo, la responsabilidad por falta de conformidad es, por regla general, de tres años desde la entrega, conforme al Decreto-Ley portugués n.º 84/2021.
- Litigios de consumo
- CICAP — www.cicap.pt · CNIACC — www.cniacc.pt · Libro de Reclamaciones — www.livroreclamacoes.pt
Condiciones completas: cancelación, devoluciones y desistimiento
¿Contratar el equilibrado o comprar su propio equipo?
Cuando el equilibrado forma parte del mantenimiento habitual, disponer de un equipo propio permite planificar las intervenciones con su personal y guardar los resultados de cada máquina. El conjunto reúne el módulo USB, dos sensores de vibración, el sensor de fase y el software para calcular las masas de corrección.
Para una intervención puntual o cuando aún desconoce la causa de la vibración, puede empezar contratando el diagnóstico y el equilibrado in situ. Recibe la evaluación de la máquina y los resultados de la intervención sin tener que comprar un equipo.
- Conjunto completo: transporte entre máquinas e instalaciones, con maletín.
- OEM: sistema de medición sin maletín para integrar en un puesto o banco compatible.
- Ambas versiones requieren preparar el ordenador Windows y el montaje de los sensores.
- ¿Necesita ayuda para empezar? Consulte la formación con AXILINE.
Fuentes: Especificaciones del fabricante Balanset-1A
Cómo funciona
Medición
Revoluciones, amplitud y fase de la velocidad de vibración. El programa muestra tanto la vibración total como la componente de giro 1x por separado. Esta es la primera pregunta diagnóstica en la instalación: si la vibración total es varias veces mayor que 1x, la vibración principal no la causa el desequilibrio y es pronto para equilibrar.
Equilibrado en 1 y 2 planos
El plano de corrección es la sección del rotor donde se coloca o se retira una masa. Método de los coeficientes de influencia: arranque inicial, masa de prueba, cálculo, arranque de control. Para dos planos hacen falta dos masas de prueba. El equipo comprueba por sí mismo si la masa de prueba es adecuada, es decir, si la respuesta ha cambiado lo suficiente como para que el cálculo sea fiable.
Espectro y señal en el tiempo
El espectro FFT y el osciloscopio permiten ver qué ocurre además de la componente de giro: armónicos, frecuencia de paso de álabes, fuentes ajenas. Para una comprobación rápida antes de equilibrar, esto es suficiente.
Masas donde realmente se pueden colocar
El modo de posiciones fijas no da un ángulo abstracto, sino números de álabes u orificios y el reparto de la masa entre las dos posiciones más cercanas. Existe el cálculo de corrección por taladrado, para cuando se retira metal en lugar de añadirlo. El transportador de ángulos y los errores de sentido de conteo desaparecen.
Trabajos repetidos
Los coeficientes de influencia guardados eliminan los arranques de prueba en el siguiente equilibrado de la misma máquina. El equilibrado trim calcula un pequeño complemento a las masas ya instaladas, en lugar de rehacer el trabajo. El equilibrado index elimina la excentricidad (el descentrado) del mandril para los rotores que se equilibran sobre un mandril y no sobre los propios muñones del eje.
Tolerancias y recálculo
Cálculo del desequilibrio residual admisible según las clases de precisión G, con la salvedad de la parte y la edición aplicables de la norma ISO 21940-11. Recálculo de las masas obtenidas a otros planos de corrección según las distancias y los radios introducidos, para cuando físicamente no se puede acceder al plano deseado.
Diagrama polar
Una representación vectorial en lugar de una columna de cifras. Se ve de inmediato hacia dónde se desplazó el vector tras la masa de prueba y si el proceso converge. Un solo vistazo al diagrama suele detectar un error en el sentido de conteo del ángulo.
Archivo, informes, entrada manual
Cada trabajo tiene su propia carpeta con el registro de arranques, los gráficos y el archivo del informe. La entrada manual de amplitudes y fases permite recalcular la corrección a partir de datos tomados por otro medio.
Fuentes: Manual de operación Balanset-1A · ISO 21940-11:2016
Preguntas frecuentes
¿Cuánto cuesta el Balanset-1A y el precio incluye IVA?
El conjunto completo cuesta 1975 EUR, la versión OEM sin maleta de transporte cuesta 1735 EUR. Ambos precios se indican + IVA; el impuesto se añade según el tipo aplicable al emitir la factura. La forma de pago se fija en la factura. Los equipos están en stock.
¿En qué se diferencia la OEM del conjunto completo?
En que se suministra sin maleta de transporte. La cadena de medición, los sensores y el programa son los mismos, sin funciones recortadas. La OEM se elige cuando los sensores van a estar instalados de forma permanente en los apoyos de la máquina y el ordenador va a vivir en un armario: en ese esquema, la maleta sobra. La composición exacta para un banco concreto se acuerda antes de la factura.
¿Hace falta un portátil aparte y sirve una tableta?
Hace falta un portátil, y no está incluido en el conjunto. El programa funciona en Windows, el módulo de medición se conecta y se alimenta por USB, así que una tableta con otro sistema operativo no serviría. El equipo no necesita una fuente de alimentación aparte, y si la calidad de la red es mala, el manual recomienda trabajar con la batería del portátil.
¿Se puede usar el equipo como sistema de medición de una máquina equilibradora?
Sí, es una aplicación habitual. Hay una sola limitación: la máquina debe ser de apoyos blandos, es decir, de resonancia, con apoyos que oscilen de forma apreciable bajo el efecto del desequilibrio. Los acelerómetros miden el movimiento del apoyo, no la fuerza, así que esta sustitución no es adecuada para un esquema de apoyos rígidos con sensores de fuerza. Los detalles los explicamos en los materiales sobre el retrofit de máquinas y sobre la construcción de un banco por cuenta propia.
¿El equipo detecta defectos de cojinetes?
No, y no vamos a prometer eso. El Balanset-1A resuelve la tarea de equilibrado y muestra el espectro para evaluar el cuadro de vibración, pero el diagnóstico de cojinetes se mueve en altas frecuencias y requiere un analizador con canal de aceleración y análisis de envolvente, un método específico para detectar los impactos en el cojinete. Evalúe el estado general de la máquina por zonas según la vibración total, conforme a la parte y la edición aplicables de la norma ISO 20816.
¿Se puede encargar primero la visita y decidir la compra después?
Es precisamente lo recomendable si equilibra por primera vez o si la causa de la vibración no está determinada. La visita aporta las mediciones, la respuesta a la pregunta «¿es desequilibrio o desalineación (de ejes)?», una máquina equilibrada y la posibilidad de ver el equipo funcionando con su propio equipo. Después de eso, la decisión de compra se toma en cinco minutos y sin promesas ajenas.
